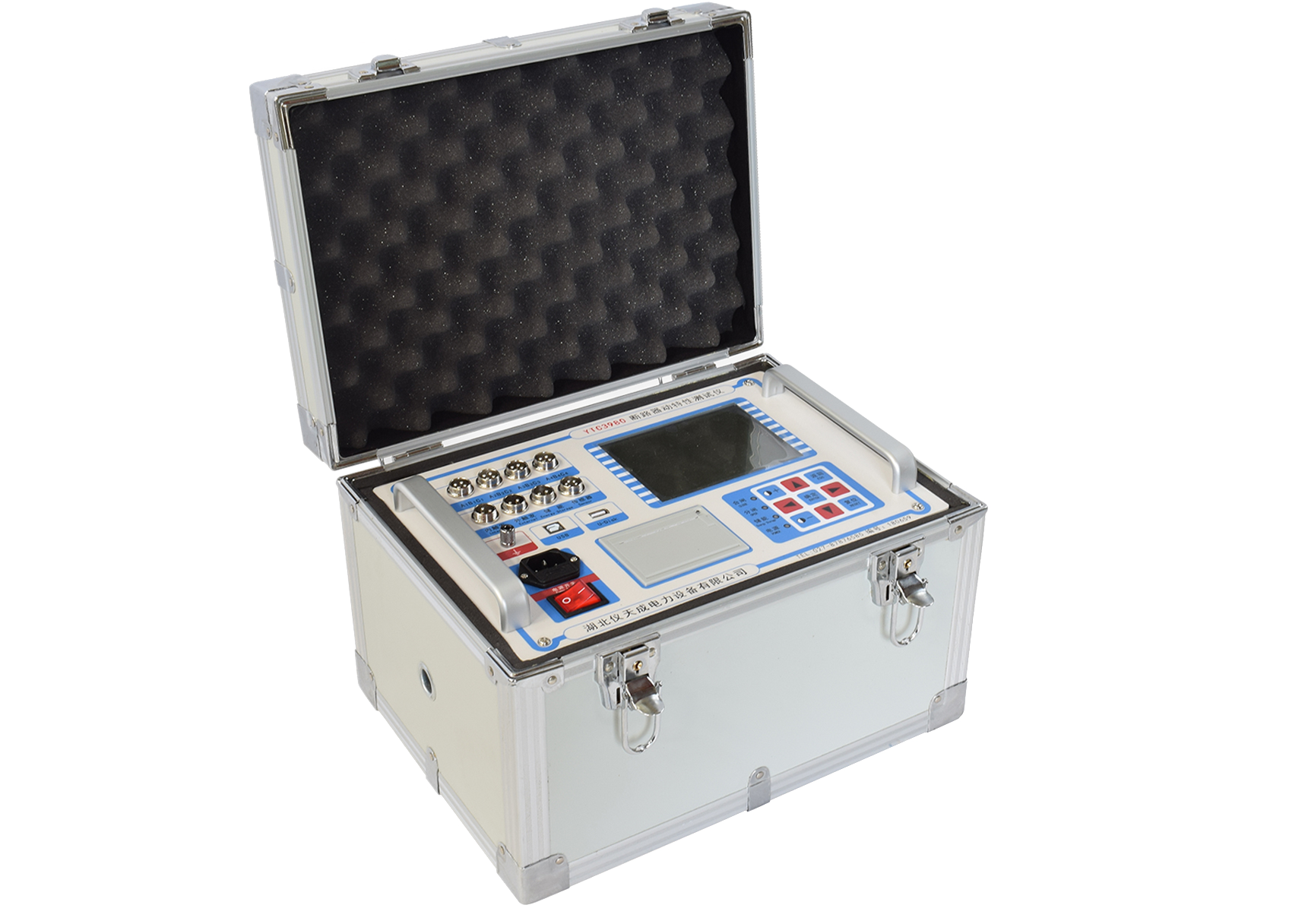

電力朋友應該都知道，斷路器在電力系統中的應該是很廣泛的，其機械特性的良好以否代表著斷路器的性能是否完備，通常我們檢測斷路器的機械性能會通過斷路器動特性測試儀來完成，那么我們?cè)诂F(xiàn)場如何對這款測試儀器進行接線操作呢？今天就給大家介紹一下。
特別安全提示：儀器到現場后，請首先將儀器保護地“ ”與現場大地連接，方可進行其它接線與操作;試驗完后，關掉儀器電源，再拆其它線，最后拆除地線。
分合閘控制線：

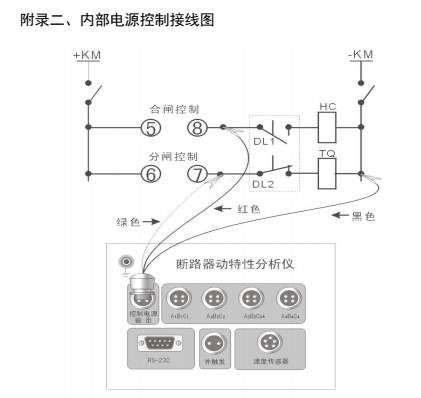

①分合閘控制電源由儀器內部提供時，斷開被測開關控制箱內的控制電源（通常是將控制箱內控制電源與控制母線相連的保險撥掉），但不能切斷開關機構的儲能電源，然后再按附錄二《內部電源控制接線圖》接線。
提示：儀器內部只能提供直流電流，使用儀器內部電源用“內觸發”方式。若現場開關是交流操作機構，請使用“外觸發”方式。
②使用外部現場電源作分合閘控制時，“控制電源輸出”不接線。開關做單合試驗時，“外觸發”兩根線并接合閘線圈兩端;開關做單分試驗時，“外觸發”兩根線并接分閘線圈兩端。
提示：使用外部電源操作時，用“外觸發”方式。外觸發方式不管開關機構是交流還是直流都可測試。使用外觸發時，分合閘控制電源輸出不接線。
高壓開關測試儀設備是我們電力系統中很重要的一部分，我們需要熟練掌握該設備的現場連線情況，方能夠讓我們工作更加得心應手。
